FMEA анализ

FMEA (Failure modes and effects analysis) – анализ причин и последствий отказов. Метод анализа, применяемый в менеджменте качества для определения потенциальных дефектов (несоответствий) и причин их возникновения в изделии, процессе или услуге. Он применяется для выявления проблем до того, как они проявятся и окажут воздействие на потребителя.

Существует три основных вида FMEA, определяемых по объекту анализа:

  • FMEA – анализ технической системы. Направлен на выявление проблем в основных функциях системы;
  • FMEA – анализ конструкции. Направлен на выявление проблем в компонентах и подсистемах изделия;
  • FMEA – анализ процесса. Направлен на выявление проблем в процессах производства, сборки, монтажа и обслуживания изделия.

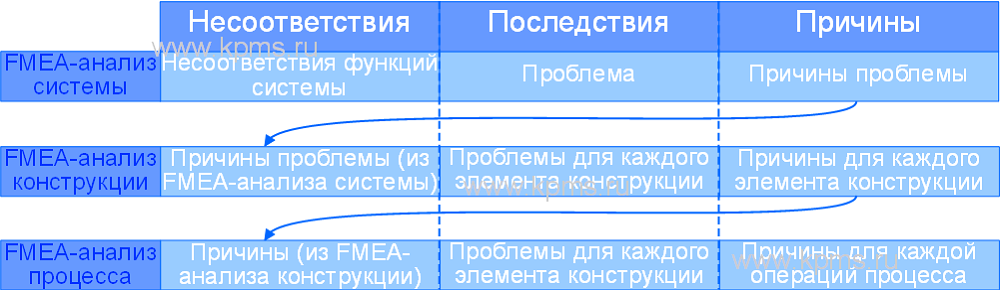

Они могут применяться каждый по отдельности, либо во взаимосвязи друг с другом. Если выполняются все три вида FMEA – анализа, то их взаимосвязь может быть представлена следующим образом:

Взаимосвязб FMEA

Основное применение FMEA – анализа связано с улучшением конструкции изделия (характеристик услуги) и процессов по его изготовлению и эксплуатации (предоставлению услуги). Анализ может применяться как по отношению к вновь создаваемым изделиям (услугам) и процессам, так и по отношению к уже существующим.

FMEA – анализ выполняется когда разрабатывается новое изделие, процесс, услуга, или проводится их модернизация; когда находится новое применение для существующего изделия, процесса или услуги; когда разрабатывается план контроля нового или измененного процесса. Также, FMEA может проводиться с целью планового улучшения существующих процессов, изделия или услуги, или исследования возникающих несоответствий.

FMEA – анализ выполняется в следующем порядке:

1. Выбирается объект анализа. Если объектом анализа является часть составного объекта, то необходимо точно определить ее границы. Например, если проводится анализ части процесса, то для этой части необходимо установить начальное событие и завершающее событие.

2. Определяются варианты применения анализа. FMEA может являться частью комплексного анализа, при котором применяются различные методы. В этом случае FMEA должен согласовываться с анализом системы в целом.

Основные варианты могут включать:

  • анализ сверху-вниз. В этом случае объект анализа разбивается на части и FMEA начинают проводить с наиболее крупных частей.
  • анализ снизу-вверх. Анализ начинают с наиболее мелких элементов, последовательно переходя к элементам более высокого уровня.
  • анализ компонентов. FMEA выполняют для физических элементов системы.
  • анализ функций. В этом случае выполняют анализ функций и операций объекта. Рассмотрение функций осуществляется с точки зрения потребителя (удобство и безопасность выполнения), а не конструктора или изготовителя.

3. Определяются границы, в пределах которых необходимо рассматривать несоответствия. Границами могут являться - период времени, тип потребителя, география применения, определенные действия и т.п. Например, несоответствия, выявляемые только при окончательном контроле и тестировании.

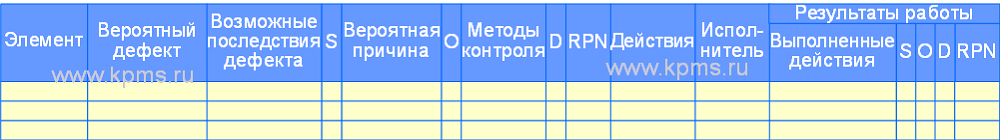

4. Разрабатывается подходящая таблица для регистрации информации. Она может изменяться в зависимости от учитываемых факторов. Наиболее часто применяется таблица следующего вида.

Таблица FMEA

5. Определяются элементы, в которых возможно возникновение несоответствий (отказы). Элементы могут включать в себя различные компоненты, сборки, комбинации составных частей и пр. Если список элементов становится слишком большим и неуправляемым необходимо сократить границы FMEA.

В том случае если потенциальные отказы связаны с критическими характеристиками, дополнительно, при проведении FMEA, необходимо проводить анализ критичности отказов. Критические характеристики это нормативы или показатели, которые отражают безопасность или соответствие нормативным требованиям и нуждаются в особом контроле.

6. Для каждого элемента, выделенного на шаге 5, составляется список наиболее значимых видов отказов. Эту операцию можно упростить, если применять стандартный список отказов для рассматриваемых элементов. Если проводится анализ критичности отказов, то необходимо определить вероятность появления отказа для каждого из элементов. Когда определены все возможные виды отказов для элемента, тогда суммарная вероятность их возникновения должна составлять 100%.

7. Для каждого вида отказа, выявленного на шаге 6, определяются все возможные последствия, которые могут проявиться. Эту операцию можно упростить, если применять стандартный список последствий. Если проводится анализ критичности отказов, то необходимо определить вероятность возникновения каждого последствия. Когда определены все возможные последствия, вероятность их возникновения суммарно должна составлять 100% для каждого элемента.

8. Определяется рейтинг тяжести последствий для потребителя (S) - Severity. Рейтинг тяжести последствий обычно определяется по шкале от 1 до 10, где 1 означает незначительные последствия, а 10 катастрофические последствия. Если вид отказа имеет более одного последствия, то в FMEA таблицу вносится только наиболее тяжелое последствие для этого вида отказа.

9. Для каждого вида отказа определяются все потенциальные причины. Для этого может применяться причинно-следственная диаграмма Исикавы. Все потенциальные причины для каждого вида отказов заносятся в таблицу FMEA.

10. Для каждой причины определяется рейтинг вероятности ее возникновения (O) - Occurrence. Вероятность возникновения обычно оценивается по шкале от 1 до 10, где 1 означает крайне маловероятное событие, а 10 означает неизбежное событие. Значение рейтинга заносится в таблицу FMEA.

11. Для каждой причины определяются существующие методы контроля, которые применяются в данный момент, чтобы отказы не оказали влияния на потребителя. Эти методы должны предотвращать возникновение причин, снижать вероятность того, что произойдет отказ или обнаруживать отказ после проявления причины, но до того как причина оказала влияние на потребителя.

12. Для каждого метода контроля определяется рейтинг обнаружения (D) - Detection. Рейтинг обнаружения обычно оценивается по шкале от 1 до 10, где 1 означает, что метод контроля абсолютно точно обнаружит проблему, а 10 - не сможет обнаружить проблему (или контроля вообще не существует). Рейтинг обнаружения заносится в таблицу FMEA.

13. Рассчитывается приоритетное число риска (риск потребителя - RPN) которое равно произведению

S*O*D. Это число позволяет ранжировать потенциальные отказы по значимости.

14. Определяются рекомендуемые действия, которые могут включать изменение проекта или процесса для снижения тяжести последствий или вероятности возникновения отказов. Также могут предприниматься дополнительные меры контроля, чтобы увеличить вероятность обнаружения отказов.

15. После выполнения рекомендованных действий значения рейтингов S,O,D оцениваются заново, а приоритетное число риска RPN пересчитывается.
