Диаграмма Исикавы

Диаграмма Исикавы или причинно-следственная диаграмма (иногда ее называют диаграмма «рыбья кость») – применяется с целью графического отображения взаимосвязи между решаемой проблемой и причинами, влияющими на ее возникновение. Данный инструмент используют совместно с методом мозгового штурма, т.к. он позволяет быстро отсортировать по ключевым категориям причины проблем, найденных с помощью мозгового штурма.

Диаграмма Исикавы дает возможность выявить ключевые параметры процессов, влияющие на характеристики изделий, установить причины проблем процесса или факторы, влияющие на возникновение дефекта в изделии. В том случае, когда над решением проблемы работает группа специалистов, причинно-следственная диаграмма помогает группе достичь общего понимания проблемы. Также, с помощью диаграммы Исикавы можно понять, каких данных, сведений или знаний о проблеме недостает для ее решения и тем самым сократить область принятия необоснованных решений.Когда строится диаграмма Исикавы, причины проблем распределяют по ключевым категориям. В качестве таких категорий выступают – человек, методы работы (действий), механизмы, материал, контроль и окружающая среда. Количество категорий при построении диаграммы можно уменьшать в зависимости от рассматриваемой проблемы. Диаграмма с максимальным количеством категорий называется диаграмма типа 6М.

Вы находитесь:
>> Внедрение СМК
>> Инструменты качества
>> Диаграмма Исикавы

Новости сайта:

15.08.2014

В раздел "Стандарты ИСО 9000" добавлены сведения по стандарту ISO 13485:2003 (система качества для медицинских изделий).

12.08.2014

В раздел "Стандарты ИСО 9000" добавлены сведения по стандартам JCI (качество в медицинской деятельности).

06.08.2014

В раздел "Стандарты ИСО 9000" добавлены сведения по новой версии стандарта на систему экологического менеджмента ISO 14001:2014


Поиск по сайту:

Новые поступления:

Карта процесса "Управление приказами по личному составу"

ТЗ на автоматизацию "ТЗ на подсистему Документооборот"

Карта процесса "Управление исходящей корреспонденцией"

Карта процесса "Управление входящей корреспонденцией"

ТЗ на автоматизацию "ТЗ на подсистему Склады"

Брошюра "Бенчмаркинг. Методика выполнения"

Брошюра "Домик качества (технология QFD)"

Форма "План предупреждающих действий"

Форма "План корректирующих действий"

Поделиться:


Все причины, связанные с исследуемой проблемой детализируются в рамках этих категорий:

  • причины, связанные с человеком включают в себя факторы, обусловленные состоянием и возможностями человека. Например, это квалификация человека, его физическое состояние, опыт и пр.
  • причины, связанные с методом работы заключают в себе то, каким образом, выполняется работа, а также все, что связано с производительностью и точностью выполняемых операций процесса или действий.
  • причины, связанные с механизмами – это все факторы, которые обусловлены оборудованием, машинами, приспособлениями, используемыми при выполнении действий. Например, состояние инструмента, состояние приспособлений и т.п.
  • причины, связанные с материалом – это все факторы, которые определяют свойства материала в процессе выполнения работы. Например, теплопроводность материала, вязкость или твердость материала.
  • причины, связанные с контролем – это все факторы, влияющие на достоверное распознавание ошибки выполнения действий.
  • причины, связанные с внешней средой – это все факторы, определяющие воздействие внешней среды на выполнение действий. Например, температура, освещенность, влажность и т.п.

Диаграмма Исикавы может быть построена следующим образом:

1. Определяется потенциальная или существующая проблема, требующая разрешения. Формулировка проблемы размещается в прямоугольнике с правой стороны листа бумаги. От прямоугольника влево проводится горизонтальная линия.

2. По краям листа с левой стороны обозначаются ключевые категории причин, влияющих на исследуемую проблему. Количество категорий может изменяться в зависимости от рассматриваемой проблемы. Как правило, используются пять или шесть категорий из приведенного выше списка (человек, методы работы, механизмы, материал, контроль, окружающая среда).

3. От названий каждой из категорий причин к центральной линии проводятся наклонные линии. Они будут являться основными «ветвями» диаграммы Исикавы.

4. Причины проблемы, выявленные в ходе «мозгового штурма», распределяются по установленным категориям и указываются на диаграмме в виде «ветвей», примыкающих к основным «ветвям».

5. Каждая из причин детализируется на составляющие. Для этого по каждой из них задается вопрос – «Почему это произошло»? Результаты фиксируются в виде «ветвей» следующего, более низкого порядка. Процесс детализации причин продолжается до тех пор, пока не будет найдена «корневая» причина. Для детализации может применяться и метод мозгового штурма.

6. Выявляются наиболее значимые и важные причины, влияющие на исследуемую проблему. С этой целью может использоваться диаграмма Парето. По значимым причинам проводится дальнейшая работа, и определяются корректирующие или предупреждающие мероприятия.



Пример

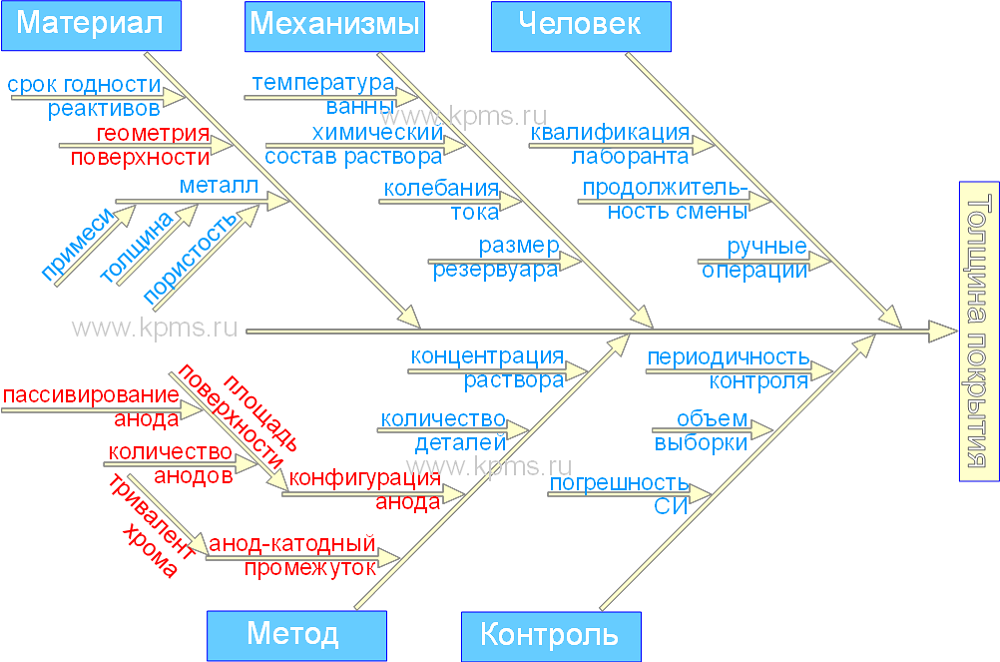

Диаграмма Исикавы построена для определения причин неравномерной толщины покрытия, наносимого гальваническим способом на металлические детали.

Исследуемая проблема – неравномерность толщины покрытия. Причины распределяются по пяти ключевым категориям – человек, метод, материал, механизмы, контроль.

Наиболее значимые причины выделены красным цветом.



Диаграмма Исикавы






Диаграмма Исикавы обладает следующими преимуществами:

  • позволяет графически отобразить взаимосвязь исследуемой проблемы и причин, влияющих на эту проблему;
  • дает возможность провести содержательный анализ цепочки взаимосвязанных причин, воздействующих на проблему;
  • удобна и проста для применения и понимания персоналом. Для работы с диаграммой Исикавы не требуется высокая квалификация сотрудников, и нет необходимости проводить длительное обучение.

К недостаткам данного инструмента качества можно отнести сложность правильного определения взаимосвязи исследуемой проблемы и причин в случае, если исследуемая проблема является комплексной, т.е. является составной частью более сложной проблемы. Другим недостатком может являться ограниченное пространство для построения и прорисовывания на бумаге всей цепочки причин рассматриваемой проблемы. Но данный недостаток может быть преодолен, если диаграмма Исикавы строится с применением программных средств.
