Матричная диаграмма

Матричная диаграмма – это инструмент, позволяющий определить наличие и важность связей между элементами - задачами, функциями или характеристиками объекта рассмотрения. Она представляет собой таблицу, включающую элементы, между которыми необходимо установить связь. Часть ячеек таблицы содержит исследуемые элементы, а в других располагаются символы или числа, указывающие наличие и силу взаимосвязи.

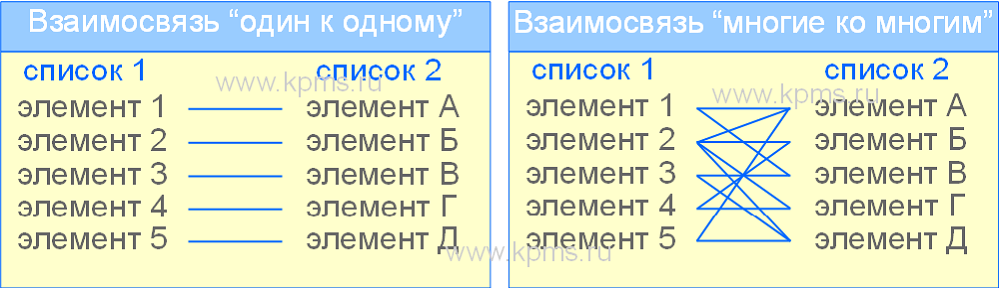

Наиболее полезным и эффективным инструментом матричная диаграмма является в случаях, когда необходимо установить взаимосвязь по принципу «многие ко многим». Если же между рассматриваемыми элементами существует только простая связь «один к одному», то применять данный инструмент качества не имеет смысла.

Матричная диаграмма может иметь несколько вариантов представления. Варианты получили названия по латинским буквам алфавита, т.к. форма представления большинства матриц имеет сходство с этими буквами (за исключением 2-х, которые имеют сходство с формой предметов). Основные варианты применяемых матриц: L - матрица, T – матрица, X – матрица, C – матрица, Y – матрица, матрица типа «крыша».

Выбор варианта диаграммы зависит от количества списков элементов, между которыми необходимо установить взаимосвязь:

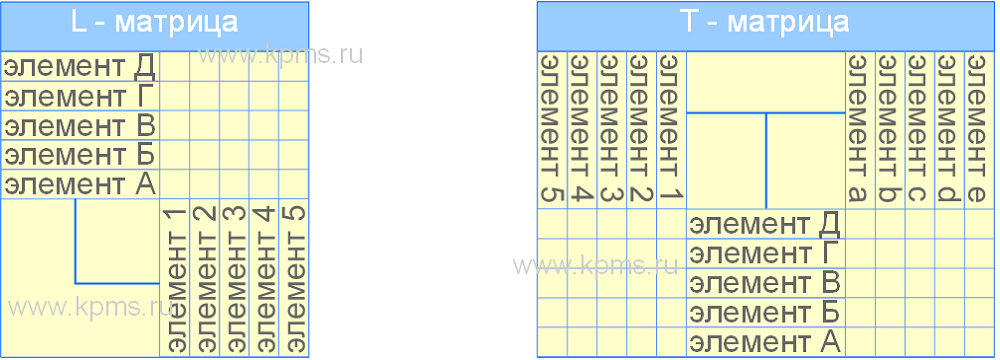

L – матрица применяется для определения взаимосвязи элементов одного списка с элементами второго списка.

T – матрица применяется для определения взаимосвязи элементов одного списка с элементами двух других списков.

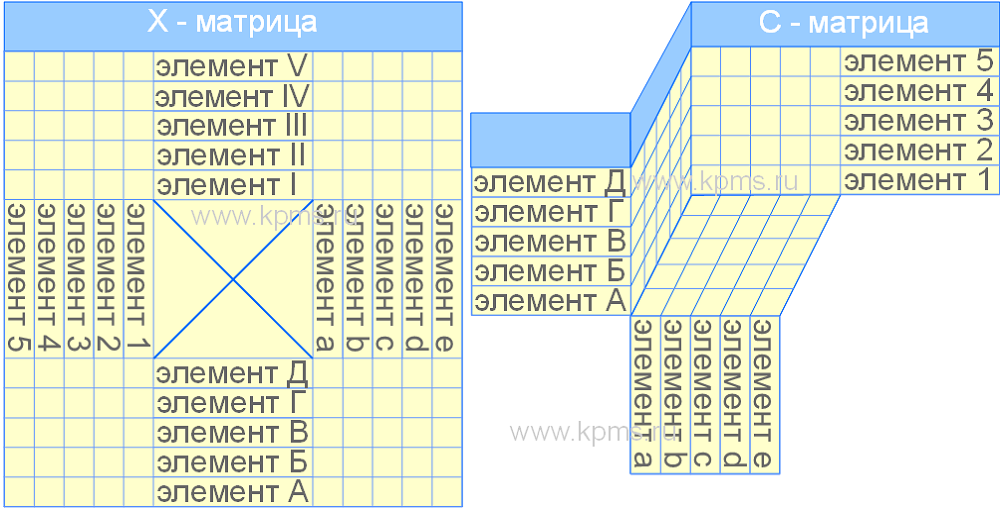

X – матрица применяется для сравнения четырех списков и попарного определения взаимосвязи каждого списка с двумя другими.

C - матрица (по форме напоминает куб) применяется для определения взаимосвязи элементов трех списков одновременно.

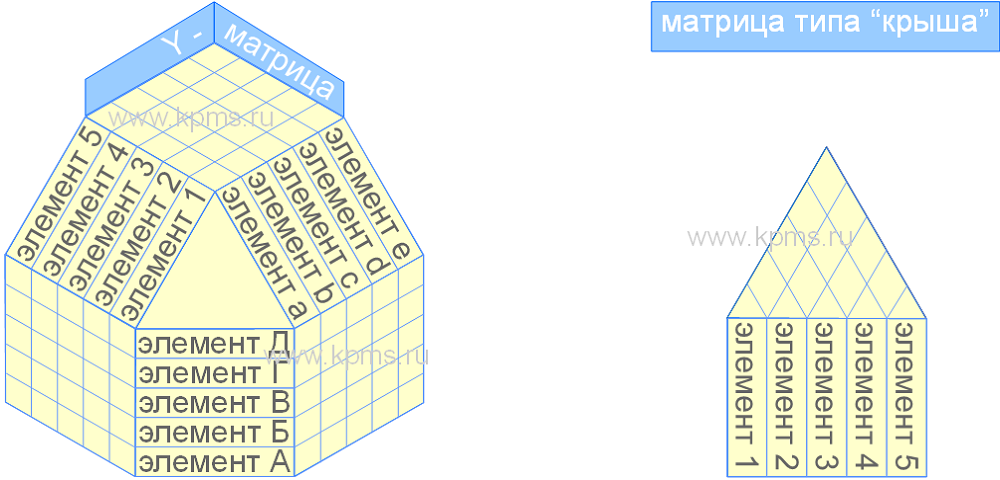

Y – матрица применяется для определения взаимосвязи элементов трех списков, каждый список сопоставляется с двумя другими.

Матрица типа «крыша» (по форме напоминает крышу дома) применяется для определения взаимосвязи между элементами одного списка.





В менеджменте качества наиболее часто используется L – матрица. Как правило, в этой матрице элементы списка, расположенные в строках представляют рассматриваемые проблемы, а в столбцах предполагаемые решения. Также, часто встречается и матрица типа «крыша». Она входит составной частью в «домик качества» (инструмент техники развертывания функций качества).

Применяется матричная диаграмма в основном для решения сложных и комплексных проблем. При этом сопоставление производится для наиболее критических элементов, а не для всех аспектов рассматриваемых проблем. Это связано с тем, что даже для самой простой L – матрицы необходимо выполнять большое число сопоставлений (например, для матрицы состоящей из 10 элементов в строках и 10 элементов в столбцах таких сопоставлений будет выполнено 100).

Матричная диаграмма строится следующим образом:

1. Определяется проблема, для решения которой может понадобиться матричная диаграмма – сопоставление элементов различных списков, выявление взаимосвязи между ними и силы этой взаимосвязи.

2. Формируется команда для проведения анализа проблемы и составления матричной диаграммы. Желательно, чтобы в состав команды входило не менее 4-х человек. Командная работа повышает объективность результатов, которые дает матричная диаграмма.

3. Определяется, что необходимо сопоставлять с помощью матричной диаграммы. Для этого возможно потребуется применение других инструментов качества. В результате выполнения этого действия могут появиться один, два или более списков элементов, между которыми необходимо установить взаимосвязь.

4. Выбирается подходящий вариант матрицы – L, T, Y, X, C или матрица типа «крыша».

5. Выбирается система обозначений для представления силы взаимосвязи между сравниваемыми элементами списков (например, сильная связь, средняя связь, слабая связь). Система обозначений может быть числовой или символьной. Если выбирается символьная система, то для каждого символа необходимо назначить весовой коэффициент, определяющий силу взаимосвязи.

6. Элементы из списков, составленных на шаге 3, размещаются в строках и столбцах матрицы, и выполняется попарное сопоставление элементов. В случае если команда решит, что между элементами существует взаимосвязь, в ячейке матрицы проставляется символ или число в соответствии с выбранной на шаге 5 системой обозначений.

7. Проводится оценка и анализ матричной диаграммы – выявляются элементы, которые имеют малое количество связей с другими элементами (или не имеют их вовсе), определяются ключевые элементы (имеют большое количество связей с другими элементами), выявляются элементы, взаимосвязь которых требует дальнейшего исследования.

Основные преимущества, которыми обладает матричная диаграмма по сравнению с другими методами это наглядное графическое представление взаимосвязи между различными элементами, возможность быстро оценить силу взаимосвязи, возможность проводить многомерное сравнение элементов списков (от двух до четырех).

К недостаткам можно отнести ограниченность числа сопоставляемых элементов при увеличении числа сравниваемых списков.
